帝淮按鍵式搖桿式打磨機遙控器說明
打磨機遙控器，標準配置為1臺發射器+1臺接收器2個部分，按照100米遙控適用距離設計。發射器端頁面布局6路開關量輸出、2路調速控制，另外還有啟動+急停按鍵。6路執行動作輸出：前進、后退，左轉、右轉，研磨正轉、研磨反轉，速度控制輸出分別為：前后調速、研磨調速。接收機端對應6路常開點繼電器控制回路輸出，2路0-10V模擬量輸出，以及急停按鍵對應的2路繼電器輸出含1路常開點控制回路輸出+1路常閉點控制回路輸出，常規使用常開點，常閉點作為備用。
發射器機端前后左右4個動作執行按鈕，安排為點動模式控制，且前后相互抑制，左右相互抑制。研磨正轉、研磨反轉，設計為自鎖保持模式，且兩者相互抑制邏輯。
打磨機遙控器產品定制型號DH-Z2M6F（DC24V/100米/1發1收/2路0-10V/6+2路繼電器），其他電壓通過增配外置變壓器轉壓適配！

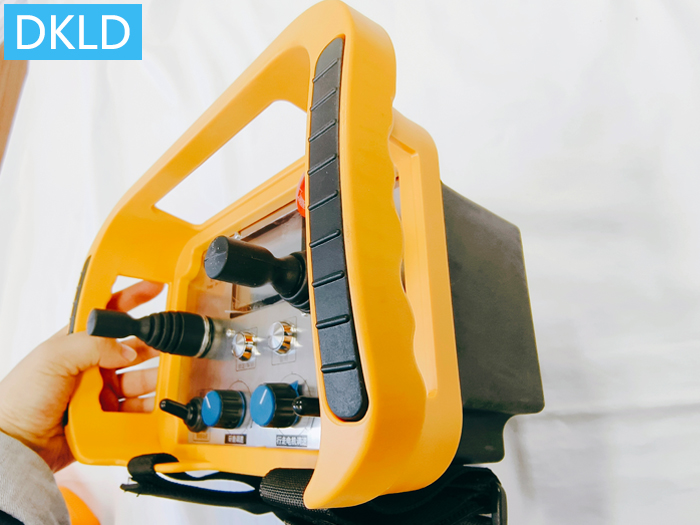

如果發射器端布局為1個萬向無極搖桿，設計前后左右4個方向推動控制，及4個方向的夾角控制輸出，用于底盤的前后左右任意方向行走控制，前后方向下壓要干的幅度越大則速度越快，幅度越小則速度越慢。搖桿Y軸方向推動控制時，首先對應開關量控制輸出，繼續推動再執行開關量控制方向的調速0-10V模擬量輸出控制。研磨正反轉輸出，布局為1個三位自鎖保持模式扭子開關即撥桿，及1個調速旋鈕，“鎖定/解鎖”按鈕1個，還有啟動+急停按鍵，產品定制型號DH-Z1YB3S1M（DC24V/100米/0-10V/1發1收）其他電壓通過增配外置變壓器轉壓適配！
